Thang máy hiện đại là một hệ thống kỹ thuật phức tạp, tích hợp nhiều bộ phận cơ khí, điện tử và điều khiển để đảm bảo vận hành an toàn, êm ái và hiệu quả. Để lựa chọn, sử dụng và bảo trì đúng cách, việc hiểu rõ cấu tạo thang máy là điều vô cùng cần thiết. Bài viết này sẽ giúp bạn nắm được các thành phần chính tạo nên một chiếc thang máy hiện đại, vai trò của từng bộ phận, và mối liên kết chặt chẽ giữa chúng trong hệ thống vận hành tổng thể.

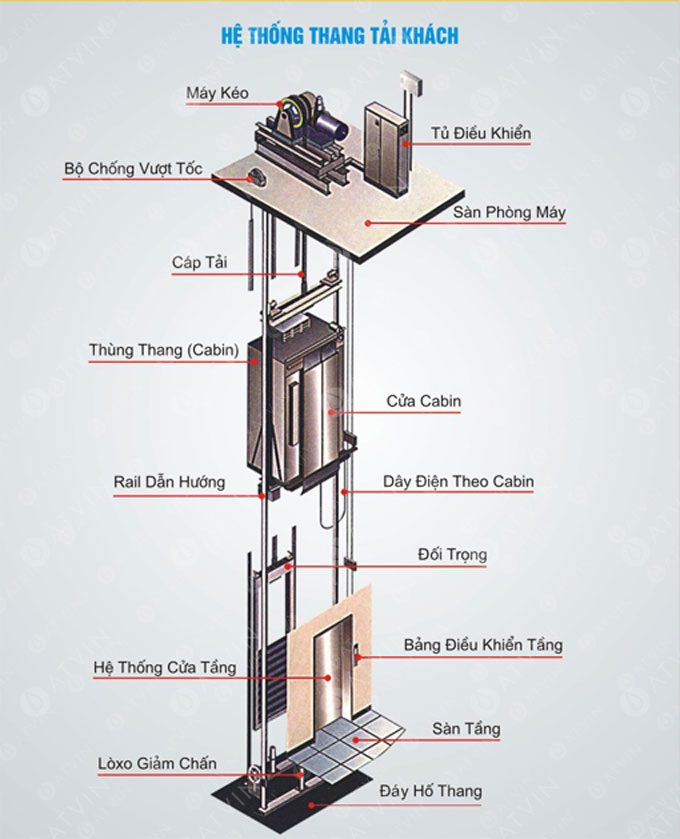

Hệ thống dẫn động và truyền lực
Động cơ thang máy
Động cơ là “trái tim” của hệ thống thang máy. Đây là bộ phận tạo ra lực kéo để nâng hạ cabin theo chiều thẳng đứng. Thang máy hiện đại thường sử dụng động cơ không hộp số (gearless) hoặc động cơ có hộp số tùy thuộc vào loại công trình. Động cơ được điều khiển bởi biến tần giúp tăng hiệu suất, giảm điện năng tiêu thụ và vận hành êm ái.
Cáp tải và puly
Cáp tải là những sợi dây thép chuyên dụng được kéo căng và chạy qua hệ thống puly (ròng rọc) để nâng và hạ cabin cùng với đối trọng. Loại cáp được sử dụng phải có độ bền, độ đàn hồi và khả năng chịu lực cao, đảm bảo an toàn tuyệt đối. Hệ thống puly có vai trò thay đổi hướng kéo, phân phối lực hợp lý cho động cơ và cabin.
Hệ thống đối trọng

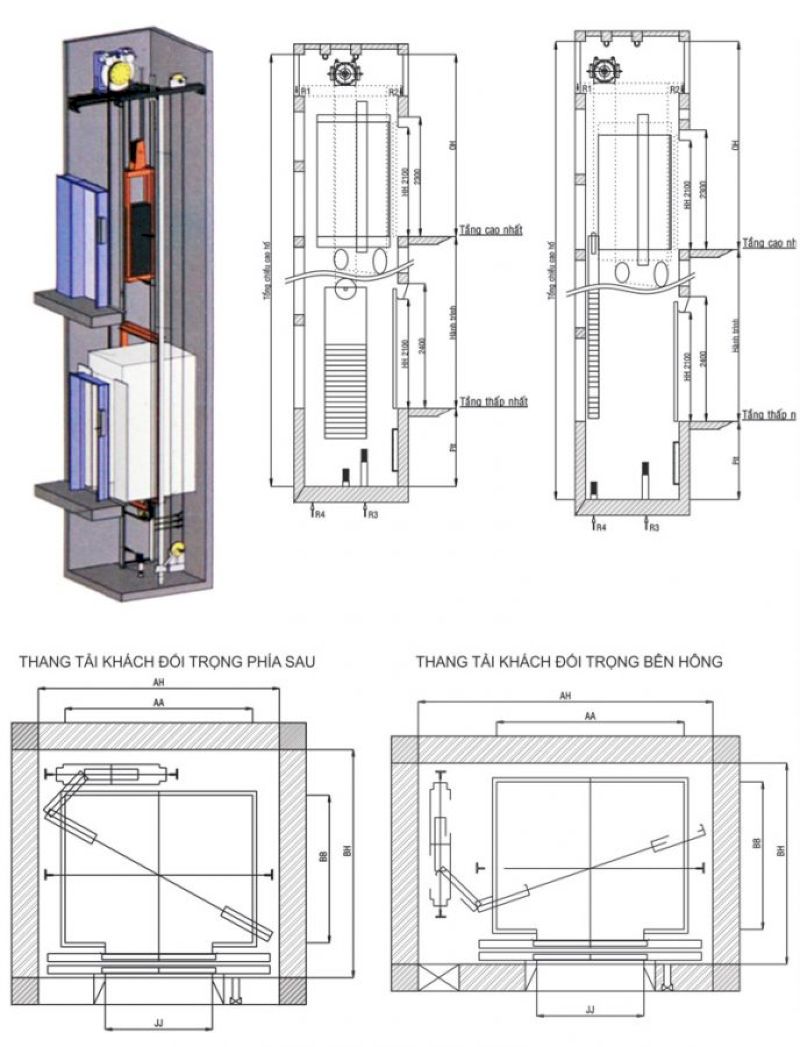

Đối trọng là một khối kim loại lớn được thiết kế để cân bằng trọng lượng với cabin. Nhờ có đối trọng, động cơ không cần tạo ra toàn bộ lực nâng, từ đó giảm tải cho hệ thống, tiết kiệm điện và giúp thang máy hoạt động mượt mà. Vị trí đối trọng thường nằm ở phía sau hoặc bên hông cabin trong giếng thang.
Cabin và hệ thống khung nâng
Cabin thang máy
Cabin là không gian chính nơi người hoặc hàng hóa được vận chuyển. Cabin thang máy hiện đại được thiết kế chắc chắn, cách âm và chống rung hiệu quả. Nội thất cabin thường sử dụng các chất liệu như inox, gỗ, kính, kết hợp hệ thống đèn LED và bảng điều khiển cảm ứng hiện đại. Cabin có thể có một hoặc nhiều cửa ra vào, tùy vào thiết kế tòa nhà.
Khung nâng và giá đỡ cabin
Cabin được gắn chặt vào khung nâng – một kết cấu thép chắc chắn kết nối với cáp tải. Khung nâng có tác dụng truyền lực kéo từ động cơ đến cabin, đồng thời đảm bảo cabin giữ được độ cân bằng và ổn định khi di chuyển. Các thanh ray dẫn hướng sẽ giữ cho khung nâng di chuyển theo đúng quỹ đạo trong giếng thang.
Hệ thống giảm chấn
Nằm ở đáy giếng thang, hệ thống giảm chấn gồm các lò xo hoặc đệm dầu có chức năng hấp thụ lực nếu cabin hoặc đối trọng chạm đến đáy giếng. Đây là bộ phận an toàn thụ động, đóng vai trò quan trọng trong việc bảo vệ người và thiết bị trong trường hợp sự cố mất kiểm soát tốc độ xảy ra.
Cửa thang máy và cơ cấu đóng mở
Cửa tầng và cửa cabin
Cửa thang máy gồm hai loại: cửa tầng (gắn trên sàn từng tầng) và cửa cabin (gắn trực tiếp vào cabin). Khi cabin đến đúng tầng, hai cửa sẽ đồng thời mở ra để hành khách lên xuống. Thang máy hiện đại sử dụng cửa mở tự động, thường là kiểu trượt ngang hai bên, tích hợp cảm biến an toàn để tránh kẹp người.
Bộ truyền động cửa
Hệ thống truyền động cửa điều khiển việc đóng mở cửa cabin bằng motor điện và hệ thống bánh răng. Bộ truyền động thường được lắp trên nóc cabin, hoạt động đồng bộ với hệ điều khiển trung tâm để mở đúng thời điểm, đúng tầng, đảm bảo an toàn và tiện lợi cho người dùng.
Cảm biến cửa
Cảm biến cửa, còn gọi là photocell hoặc hệ thống tia hồng ngoại, phát hiện vật thể cản trở cửa và tự động dừng đóng cửa hoặc mở lại. Đây là một trong những tính năng an toàn quan trọng, đặc biệt trong các tòa nhà có lưu lượng người di chuyển lớn hoặc có người già, trẻ em sử dụng thang máy.
Hệ thống điều khiển và an toàn
Bộ điều khiển trung tâm
Bộ điều khiển trung tâm là “bộ não” của thang máy, chịu trách nhiệm điều phối toàn bộ hoạt động: từ nhận lệnh gọi thang, chọn tầng, điều khiển động cơ, đóng mở cửa, cho đến xử lý sự cố. Các hệ điều khiển hiện đại sử dụng công nghệ vi xử lý (PLC) hoặc điều khiển logic lập trình, có khả năng tự học hành vi sử dụng và tối ưu hóa hành trình.
Hệ thống phanh an toàn
Phanh an toàn là cơ chế ngắt cơ học gắn trực tiếp vào khung cabin, kích hoạt trong trường hợp thang máy rơi tự do hoặc vượt quá tốc độ cho phép. Khi cảm biến phát hiện tình trạng nguy hiểm, hệ thống phanh sẽ siết chặt vào ray dẫn hướng, giữ cabin đứng yên trong giếng thang, đảm bảo an toàn cho người bên trong.
Thiết bị cứu hộ tự động
Trong trường hợp mất điện hoặc sự cố kỹ thuật, thiết bị cứu hộ tự động (ARD – Automatic Rescue Device) sẽ kích hoạt để đưa cabin về tầng gần nhất và mở cửa cho hành khách thoát ra. Hệ thống này sử dụng pin sạc dự phòng, hoạt động hoàn toàn tự động và độc lập với lưới điện chính.
Các thành phần phụ trợ và tiện ích
Hệ thống chiếu sáng và thông gió
Cabin thang máy hiện đại được trang bị hệ thống chiếu sáng LED tiết kiệm điện, cùng với quạt thông gió hoặc hệ thống thông gió cơ khí giúp không khí lưu thông liên tục. Trong một số mẫu cao cấp, có thể tích hợp cả điều hòa không khí để tăng trải nghiệm sử dụng.
Bảng điều khiển trong cabin
Bảng điều khiển bao gồm các nút bấm chọn tầng, nút mở/đóng cửa, nút gọi khẩn cấp, hiển thị thông tin tầng và hướng di chuyển. Các mẫu thang mới thường sử dụng màn hình LCD hoặc cảm ứng, có thể cá nhân hóa giao diện theo thiết kế nội thất hoặc yêu cầu người dùng.
Hệ thống liên lạc nội bộ
Hệ thống intercom hoặc điện thoại khẩn cấp trong cabin kết nối với phòng bảo vệ hoặc trung tâm quản lý tòa nhà. Đây là kênh giao tiếp quan trọng trong các tình huống khẩn cấp hoặc khi cần hỗ trợ kỹ thuật, đặc biệt đối với người lớn tuổi hoặc người có nhu cầu đặc biệt.
Một chiếc thang máy hiện đại là kết quả của sự phối hợp tinh vi giữa hàng loạt bộ phận cơ khí, điện tử và phần mềm điều khiển. Từ hệ thống dẫn động, cabin, cửa, đến các thiết bị an toàn và tiện ích đi kèm, mỗi thành phần đều giữ vai trò quan trọng trong việc đảm bảo hoạt động ổn định, an toàn và mang lại trải nghiệm thoải mái cho người dùng. Việc hiểu rõ cấu tạo thang máy không chỉ giúp bạn sử dụng đúng cách mà còn hỗ trợ trong công tác bảo trì, nâng cấp hoặc lựa chọn sản phẩm phù hợp cho công trình của mình. Nếu bạn đang tìm kiếm lắp đặt thang máy, đừng ngần ngại liên hệ với CÔNG TY CỔ PHẦN THƯƠNG MẠI KỸ THUẬT AN VIỆT – đơn vị chuyên cung cấp, lắp đặt và bảo trì thang máy chuyên nghiệp, uy tín hàng đầu. Với đội ngũ kỹ thuật giàu kinh nghiệm và dịch vụ tận tâm, chúng tôi cam kết mang đến giải pháp tối ưu nhất cho công trình của bạn. Liên hệ ngay: 0973.28.28.68 để được tư vấn miễn phí và báo giá chi tiết!
